一、 主要用途及适用范围

            QT223M模拟标准烟羽图，符合HJ1287-2023 固定污染源废气-林格曼望远镜法。由于标准烟非常难于制作，且易变动，因此利用灰度法，制作此模拟标准烟羽图来代替真实烟羽。

二、 主要技术指标

林格曼黑度等级：1~4级

外形尺寸：110×76×2cm（高×宽×厚）

三、 安装

1. 验收

      开箱后，请核对仪器的设备和附件与装箱单是否相符。如有损坏或缺件，请立即与厂方联系。

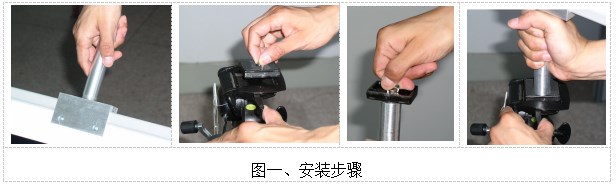

2. 安装

a. 从包装箱内取出林格曼烟气浓度图和配件。

b. 将手柄与林格曼烟气浓度图底部螺纹连接。

c. 取出三脚架并支起，在三脚架的顶部有一片带螺钉的云台，可以松开取下。取下后将其螺钉旋入手柄底部的螺孔内，然后按原样卡回三脚架上。

四、林格曼图板
林格曼烟气浓度图是十九世纪末法国的林格曼(Ringelmann)提出的。这种方法是把图放置在适当的位置上，使图上的黑度与烟气的黑度（或不透光度）相比较，凭视觉进行评价。林格曼图有多种规格，我公司绘印的是通用标准形式，它由14cm×21cm的黑度不同的六小块组成。除全白与全黑两块外，其他四块是在白色背底上画上不同宽度的黑色条格。根据黑色条格在整个小块中所占的面积的百分数分成0至5的林格曼级数。0级是全白，5级是全黑，1级是黑色条格占整块面积的20%，2级占40%，以此类推，如图所示。

五、模拟标准烟羽图
用灰度图板制作出模拟标准烟羽图，模拟1-4级的林格曼对应的烟，低于1级视为0，高于4级则视为5。

六、使用方法
1.把模拟标准烟羽图置于观测者前30米处，有条件将图板高于观察者，使观察者视角在15°-30°为好。观察前将安装好的林格曼烟气浓度图及其三脚架放置在平稳的地方，并用手扶稳，以免倾倒。使用时图面上不要加任何覆盖层，以免削弱图面的照明。如图面被弄脏或褪色，应立即换掉，以免影响观察的精度。
2.应在白天进行观察，放置三脚架时应使图面面向观察者。
3.观察烟气力求在比较均匀的天空照明下进行。如在太阳光照射下观察，应尽量使照射光线与视线成直角。光线不应来自观察者的前方或后方。白色的方块提供一个有关照明的指标，用于发现图上任何遮阴、照明不均匀及雨斑或别的污点。如在阴霾的情况下观察，由于天空背景较暗，在读数时应根据经验取稍偏低的级数。
